316L不锈钢含有钼，对氯化物点蚀和缝隙腐蚀的抵抗力通常优于304系材料，因此常用于沿海建筑栏杆、外墙构件、港口辅助设施、海边水处理设备和近海工厂管道。但“适合海洋大气”不等于在所有海边环境中都能长期保持完全无锈的外观。
海洋大气的腐蚀强度会随盐雾沉积、离海距离、风向、浪花、温湿度、雨水冲刷、工业污染和结构遮蔽而显著变化。如果您只依据“距离海边几公里”选择材料，可能忽略真正决定表面盐分和润湿时间的条件。316L是否适用，还要看项目对外观、清洗频率和局部腐蚀风险的接受程度。
海洋大气与海水浸泡不是同一种环境
海洋大气环境主要指构件暴露在含盐空气、盐雾、潮湿和降雨中，并非持续浸没在海水里。空气携带的海盐落到金属表面，水分蒸发后留下氯化物；夜间凝露、雾气或小雨再次润湿盐层，形成高浓度薄液膜。这种反复干湿循环会使局部环境比普通雨水更具腐蚀性。
长期海水浸泡还会受到溶解氧、生物附着、流速、潮差、沉积和电偶作用影响；浪溅区则同时承受频繁盐水冲击、快速蒸发和高氧供应，往往比一般沿海空气更严苛。因此，适用于距海岸一定距离建筑外立面的316L，不应直接推导为适合码头浪溅区或海水管路。
| 暴露位置 | 主要特征 | 316L使用判断 |
|---|---|---|
| 普通沿海大气 | 中低盐沉积，有降雨冲洗 | 光滑表面和合理设计下常有良好表现 |
| 遮蔽沿海位置 | 盐分进入但雨水无法冲走 | 茶渍和点蚀风险上升，需要人工清洗 |
| 海雾、浪花和飞溅区 | 高盐、频繁润湿和蒸发浓缩 | 可能需要频繁维护或更高耐蚀牌号 |
| 长期海水浸泡 | 生物附着、缝隙、沉积和流动 | 不能仅按海洋大气经验选材 |
316L为什么比304更适合多数沿海场景
316L在铬镍奥氏体体系中加入约2%～3%的钼。钼有助于提高钝化膜在含氯环境中的稳定性，并改善局部破坏后的再钝化能力，因此对盐沉积引起的点蚀和缝隙腐蚀更有利。关于钼的作用，可延伸阅读钼元素对316不锈钢耐腐蚀性能的影响。
牌号中的“L”表示低碳，主要价值是降低焊接或高温暴露后晶界敏化的风险。316L并不是因为碳更低就一定比316具有更高的海盐点蚀能力；在成分、表面和制造条件相近时，两者的沿海耐蚀差异更多由实际铬、钼、夹杂和表面质量决定。您可以通过316与316L不锈钢的区别进一步区分低碳与含钼的作用。
什么是316L沿海环境中的“茶渍”

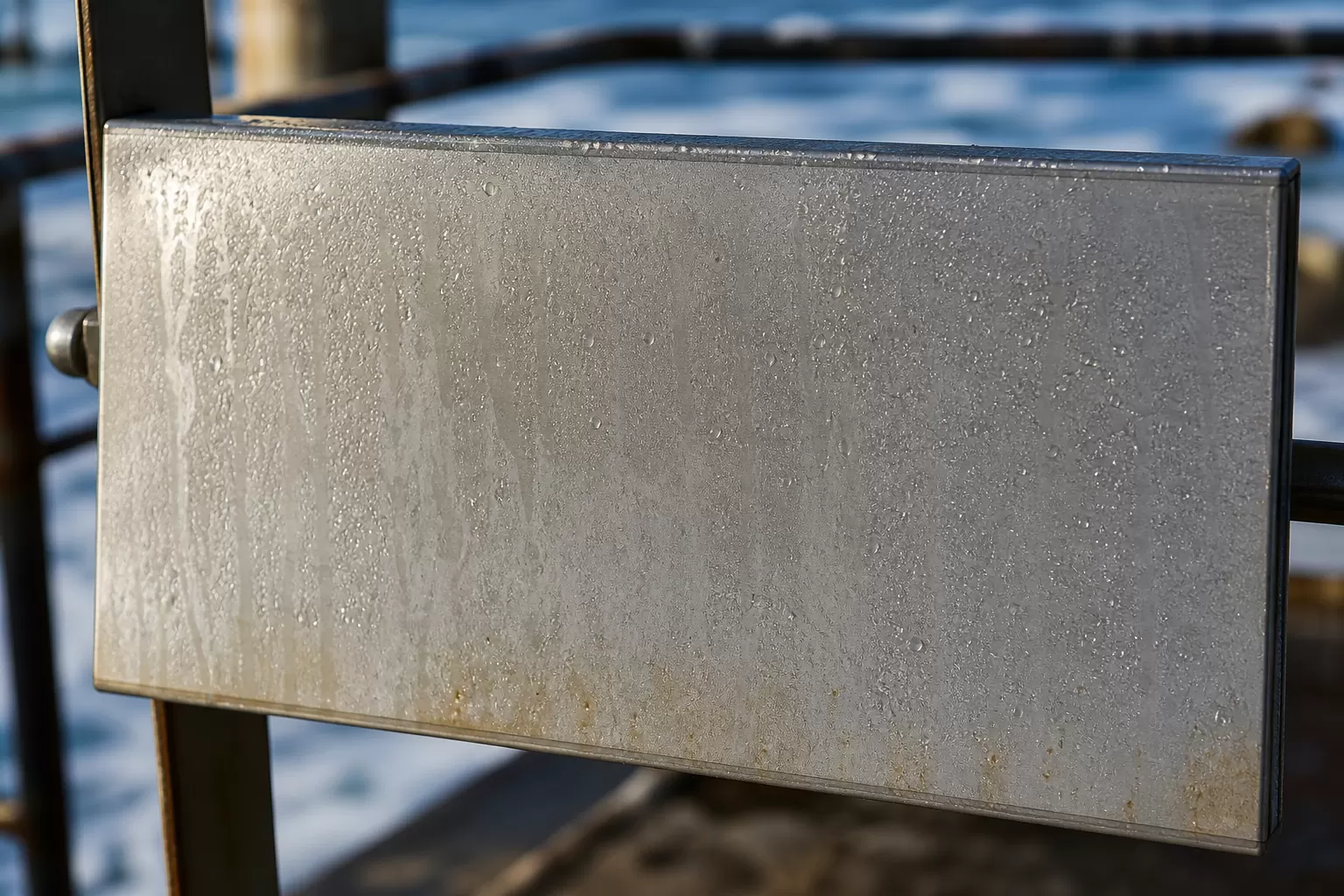

茶渍通常表现为不锈钢表面出现浅黄、褐色或红褐色的斑点和流痕，常见于沿海建筑外观件。它可能是盐分和污染物诱发的浅表腐蚀，也可能混有外来铁颗粒或相邻碳钢构件产生的锈水。茶渍往往首先影响外观，但如果盐分持续积聚，也可能伴随点蚀发展。
出现茶渍不等于整个构件已经失去承载能力，也不能只用软布擦掉颜色后就结束判断。您应先清除沉积并检查斑点下是否有凹坑，再追查表面粗糙度、清洗频率、雨水遮蔽、铁污染和焊后处理。若已经形成点蚀，后续处置需要考虑缺陷深度和使用功能。
建筑外观验收还应区分“不允许任何着色”与“允许轻微、可清除的表面茶渍”。同一316L材料在结构安全上可能仍然合格，但无法满足高端镜面或装饰面长期无斑的要求。外观目标越严格，材料等级、表面和维护投入越要提前提高。
离海距离为什么不能作为唯一选材标准
海盐可以向内陆传播多远，取决于风速、风向、浪高、海岸地形、建筑高度、颗粒大小和当地降雨。有些地区主要在靠海很近的范围内受影响，另一些地区在更远位置仍能测到显著盐沉积。港湾、浪大岩岸和盛行海风方向上的项目，实际暴露可能明显高于直线距离相同的背风项目。
更实用的评估方式，是调查现场盐沉积、湿润时间、年降雨、温度、工业污染和遮蔽程度，并参考附近同类材料的服役记录。您还应观察构件是否会被自然雨水充分冲洗。能被大雨洗到的垂直外露面，有时比离海更远但长期遮蔽的底面表现更好。
表面越光滑，沿海表现通常越稳定
粗糙表面更容易截留盐晶、尘埃和水膜。喷砂面、粗磨面或横向深拉丝在高盐环境中可能需要更频繁清洗；细致、连续和较光滑的表面通常更容易被雨水或人工冲洗干净。表面加工名称并不能完全代表粗糙度，最好用实物样板和可测量指标确认。
纹理方向也会影响排水。外立面上的拉丝纹路若水平布置，可能比竖向纹理更容易挂水和积污；凹槽、压花和复杂装饰会增加沉积面积。选择镜面或细抛光虽有助于减少滞留，但镜面会更明显地显示水印和细划痕，仍需结合外观与维护要求。
缝隙和遮蔽区域为何比大平面危险

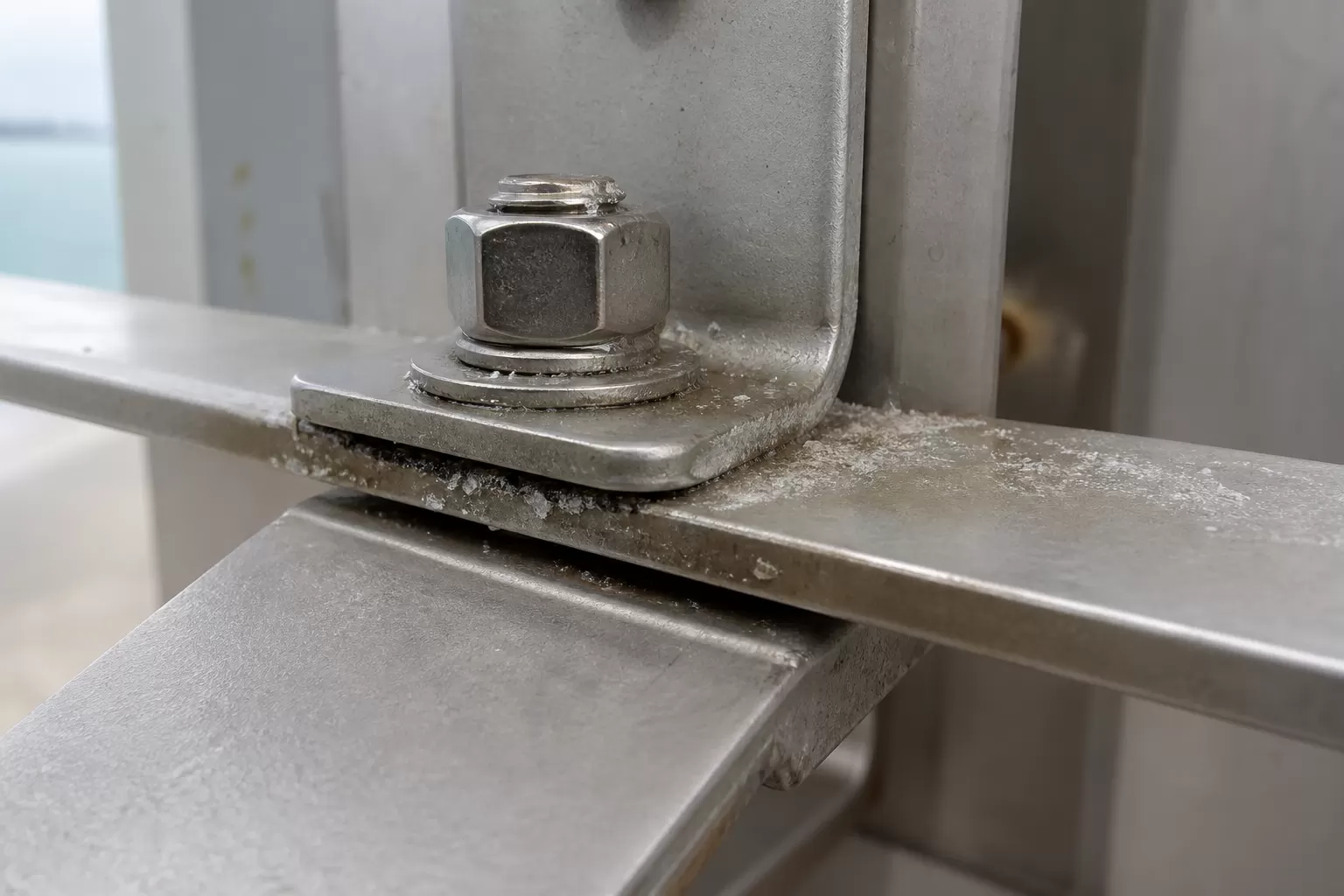

垫圈下方、螺纹、搭接板、夹具、密封边、栏杆底座和未封闭的管端，都可能滞留盐水。缝隙中的氧逐渐耗尽后，钝化膜难以维持，氯离子又会富集，使局部环境酸化。即使大面积表面光亮无斑，缝隙内也可能已经发生局部腐蚀。
设计时应减少不必要搭接，密封无法排水的接缝，并让水平面具有排水坡度。紧固件、垫圈和连接件的耐腐蚀能力至少应与主体材料相匹配。若采用碳钢紧固件，碳钢可能因电偶和自身涂层破损更快腐蚀，锈水还会污染316L表面，让人误以为不锈钢本体大面积生锈。
异种金属接触不能只检查不锈钢一侧。大面积316L连接小面积铝、镀锌钢或碳钢，并且接触处长期潮湿时，较活泼金属可能加速腐蚀。您应通过材料匹配、绝缘垫片、涂层细节和排水设计控制，而不是简单认为“不锈钢不会被电偶影响”。
焊缝和热影响区有哪些特殊风险
焊接热变色下方可能存在贫铬层，根部氧化、飞溅、引弧伤和粗糙打磨都会增加盐分附着及局部腐蚀风险。沿海构件若只把焊缝磨平，却没有完整去除氧化层和污染，表面看似一致，耐蚀能力可能仍低于母材。
316L低碳成分有助于降低焊接敏化风险，但不能替代合格的焊材、气体保护和焊后酸洗钝化。可见焊缝还要恢复与周围一致的纹理和粗糙度。现场安装时应使用不锈钢专用工具，避免碳钢打磨粉尘落到已完成表面。
定期淡水清洗为何十分有效
海洋大气腐蚀需要盐分和水分共同作用。定期清除氯化物、尘埃和工业污染，可以缩短腐蚀性薄液膜存在时间，并及时发现点蚀、松动紧固件和密封失效。清洗频率没有适用于所有海岸的固定周期，应根据现场盐沉积、雨水冲洗、表面和外观目标确定。
常规维护可先用洁净淡水冲洗，再配合中性或适合不锈钢的清洁剂和柔软工具，最后充分漂洗并避免积水。不要使用碳钢钢丝刷、含砂脏抹布或盐酸类清洁剂；含氯漂白剂也不应在未确认浓度、温度和停留时间的情况下用于316L表面。
对于轻微茶渍，可以采用经验证的不锈钢专用清洁方法；若存在明显点蚀、深划伤或焊缝氧化，应由专业人员评估机械修复、酸洗钝化或更换。清洗只是去除污染，不能恢复已经损失的壁厚。
哪些位置应列入重点巡检
- 迎风迎浪面：盐雾和飞溅沉积量通常较大；
- 雨水遮蔽面：屋檐下、背板后方和设备底部缺少自然冲洗；
- 连接缝隙：螺栓、垫圈、搭接、栏杆底座和密封边缘；
- 焊接区域：检查热变色、打磨粗糙、焊接飞溅和锈水流痕；
- 排水低点：水平平台、凹槽、管托和封闭腔体；
- 异种材料连接：碳钢、铝、镀锌件与316L的潮湿接触位置；
- 高温表面：温热设备会加速水分蒸发并浓缩盐分。
巡检记录最好固定观察位置、光照条件和照片角度，并标记清洗前后变化。如果斑点反复出现在同一处，说明问题可能来自结构积水、缝隙或外来锈水，而不是清洗周期本身。
什么时候316L需要升级为更高耐蚀材料
当项目紧邻浪花或飞溅区、盐沉积非常高、气候炎热少雨、表面长期遮蔽、工业污染叠加，或难以安排维护时，316L可能出现不可接受的茶渍甚至点蚀。如果外观必须长期保持洁净，也应把审美要求纳入等级选择。
可评估的更高耐蚀材料包括2205双相不锈钢、904L、6%钼奥氏体不锈钢和超级双相钢等，但它们的强度、成形、焊接、表面供应和成本不同。并不是牌号价格越高越适合所有沿海构件，仍应根据局部腐蚀、应力腐蚀、结构载荷和制造条件综合比较。
对于只是普通沿海大气、能够自然雨洗并有定期维护的项目，光滑316L通常仍是实用选择。对于直接海水系统，则应按实际介质和设备工况另行评估，可结合316不锈钢管适用介质分析，不要把建筑外露经验直接套用到输送管路。
如果您无法确认现场盐沉积等级，可以先设置不同牌号与表面状态的暴露样板，并把清洗周期、着色程度和点蚀情况记录下来，再据此确定批量材料方案。
采购和设计时可以直接使用的核对清单
- 环境：距离海岸、风向、浪花、盐沉积、温湿度、降雨和工业污染；
- 位置：区分自然雨洗、遮蔽、飞溅、长期潮湿和海水浸泡；
- 外观目标：明确是否允许可清除茶渍，以及计划清洗频率；
- 材料：316L牌号、产品标准、规格、成分和炉批追溯；
- 表面：规定光洁度、纹理方向、缺陷限值和样板；
- 结构：减少缝隙、积水、粗糙焊缝和异种金属小面积阳极；
- 制造：使用匹配焊材、充分保护，并完成焊后清理和钝化；
- 维护：提供可接近的清洗路径、淡水水源和巡检记录。
孔方金属建议您在询价时同时给出安装地点、距海条件、是否迎风、构件位置、表面和外观要求。这样比只写“沿海用316L”更容易判断材料余量和加工标准。产品形式可从不锈钢产品查看，应用方向也可结合应用领域进一步梳理。
结语
316L依靠钼合金化，在多数普通海洋大气环境中比304系材料更能抵抗盐分诱发的局部腐蚀。但其长期表现并不只由牌号决定，海盐沉积、干湿循环、雨水冲洗、表面粗糙度、缝隙设计、焊后状态和维护频率都会改变结果。
如果您把海洋大气、浪溅和海水浸泡分开评估，并在设计阶段解决排水、遮蔽和清洗问题，316L能够发挥较好的耐久性。若环境极端或维护困难，则应通过现场数据与样板暴露试验判断是否升级材料，而不是等出现茶渍或点蚀后再被动处理。
