316L属于低碳含钼奥氏体不锈钢，固溶状态下塑性和韧性较好，适合折弯、冲压、深拉伸、旋压、冷拔和滚弯等冷成形工艺。但“容易成形”不等于可以沿用普通碳钢的加工参数：316L在塑性变形过程中会持续加工硬化，成形力、回弹和局部开裂风险随变形量上升。实际生产中，需要把材料状态、模具圆角、单次变形量、润滑和工序节拍一起考虑。
孔方金属可供应不同厚度、表面和交付状态的316L不锈钢板、卷、带、管及加工件，并可根据零件形状、后续焊接和使用环境，协助客户确认材料状态与加工路线。本文结合常见钣金和容器成形场景，说明316L冷加工的主要特点、加工硬化带来的影响，以及可落地的控制方法。
一、316L为什么适合冷加工成形
316L的基体通常为奥氏体组织，固溶状态下没有马氏体不锈钢那样的高初始硬度，延伸率和韧性较好。其镍、铬和钼的合金体系既提供耐腐蚀能力，也使材料能够承受较大的塑性变形。因此，在化工容器、食品设备、医疗设备、管路部件和海洋装备中，316L常被制成筒体、封头、槽体、支架、壳体及异形件。更多典型场景可参见我们的不锈钢应用领域。
需要注意的是，316L的屈服强度会随冷变形快速提高。材料越硬，后续继续变形所需的载荷越大，回弹越明显，局部塑性储备也越少。对连续多工序零件而言，第一道工序是否均匀，往往决定后续能否稳定成形。
| 材料或工艺特征 | 对冷成形的影响 | 工艺关注点 |
|---|---|---|
| 固溶状态塑性较好 | 适合折弯、冲压和拉伸 | 确认来料状态和轧制方向 |
| 加工硬化明显 | 成形力逐步上升 | 预留设备能力，避免反复修形 |
| 回弹较普通碳钢明显 | 角度和尺寸容易偏离 | 试模后建立补偿参数 |
| 表面易擦伤或粘模 | 影响外观和后续清洁 | 保持模具光洁并使用合适润滑 |
| 导热率相对较低 | 局部摩擦热不易散出 | 控制速度、摩擦和连续加工节拍 |
二、常见冷成形方式及其加工特点
1. 折弯：重点控制回弹、圆角和轧制方向

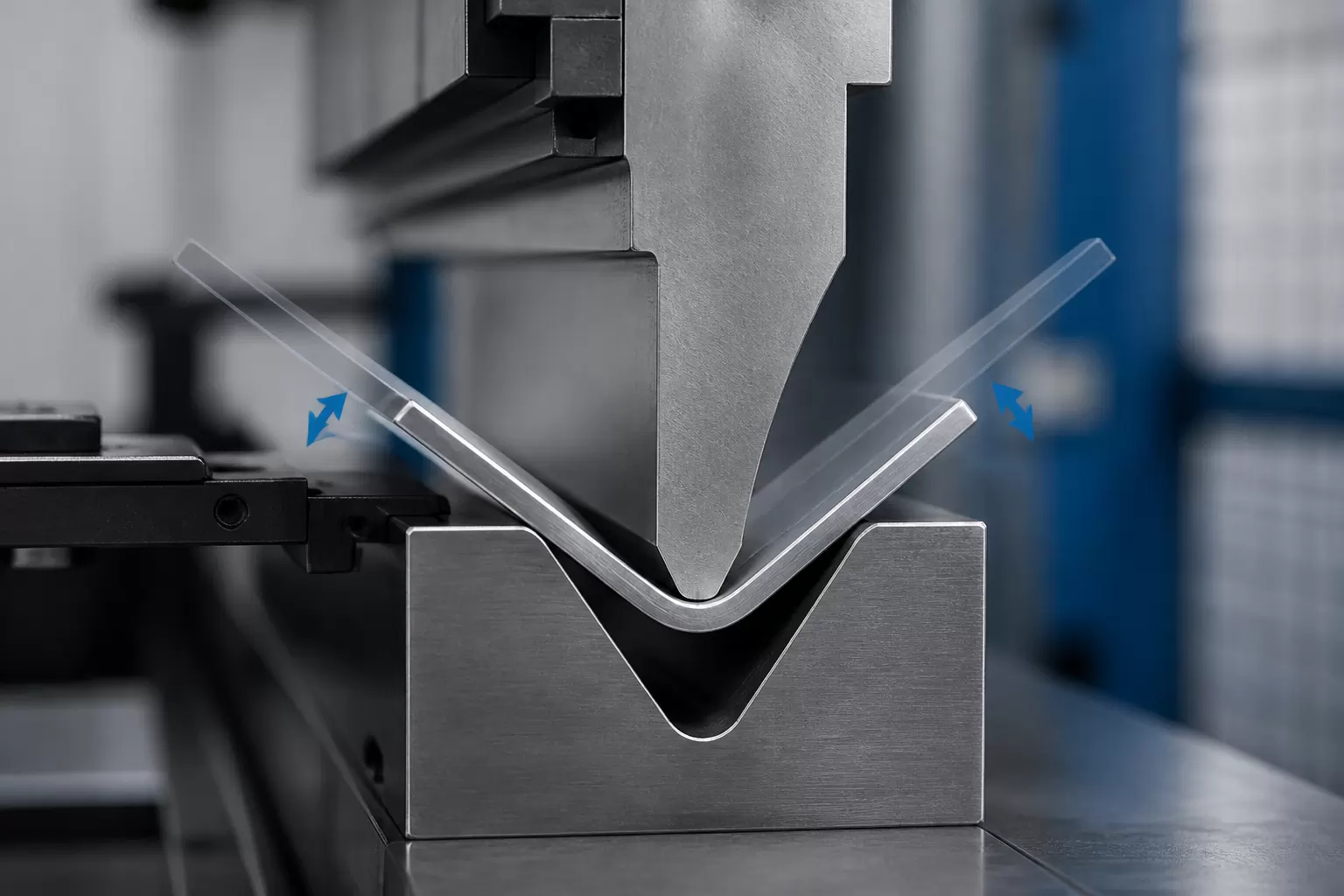

316L板材折弯时，弯曲区外侧受拉、内侧受压，中性层附近的应变较小。卸载后弹性变形会恢复，使实际角度比模具成形角度更“打开”，这就是回弹。回弹量不是固定值，会受到板厚、强度、弯曲半径、开口宽度、轧制方向及摩擦条件影响，因此不宜直接套用单一经验系数。
对于外观件或小圆角零件，我们建议先确认板材表面、纹向和轧制方向，再安排试弯。弯曲半径过小会使外侧应变集中，增加裂纹风险；同一位置反复折弯或多次校正，也会因局部硬化而增加开裂概率。我们的不锈钢板、卷和带材可按厚度、宽度、表面及加工要求配套供货，便于客户统一材料批次并稳定工艺参数。
2. 冲压与深拉伸：重点控制压边、润滑和变形分配
深拉伸把平面坯料转化为杯形、筒形或壳体，材料同时经历径向拉伸和周向压缩。压边力过小容易起皱，过大则会限制材料流动并提高拉裂风险。模具圆角过小、润滑不足、坯料尺寸不合适或拉深比过大，也会使筒壁或圆角区域出现减薄、划伤甚至断裂。
复杂深拉伸件通常更适合分道次成形。每一道次都应留出合理的变形余量，避免在局部一次性累积过高应变。对于表面要求高的食品和医疗设备部件，还应选用适配不锈钢的润滑体系，并在成形后彻底清洗，避免残留物影响后续焊接、抛光或使用。
3. 滚弯、旋压和管材成形：重点控制变形均匀性
滚弯筒体、旋压薄壁件或弯制不锈钢管时，材料会在连续接触过程中逐步硬化。若进给不均、支撑不足或道次安排不合理，容易出现椭圆、波浪、局部压痕和尺寸漂移。加工时应尽量保持稳定进给，并使用合适的芯棒、托辊或随动支撑控制截面。
三、加工硬化是怎样产生的
冷变形会使材料内部位错密度增加，位错继续运动受到阻碍，宏观表现就是强度和硬度提高、塑性下降。316L在室温下发生折弯、拉伸、冷轧或冷拔时，都可能出现这一变化。变形越大、路径越复杂或同一区域反复受力，硬化通常越明显。
加工硬化并非只有负面作用。合理利用冷作可以提高零件的强度和抗变形能力；但如果后续还要继续成形、扩口、翻边或整形，过度硬化就会缩小工艺窗口。采购和加工双方应在下单前明确零件的最终状态：需要高塑性的固溶状态、保留一定冷作强化的状态，还是成形后重新固溶处理。
| 状态 | 典型特点 | 适用考虑 |
|---|---|---|
| 固溶状态 | 塑性和韧性较好，残余应力相对较低 | 适合深拉伸、复杂折弯及多工序成形 |
| 冷加工状态 | 强度、硬度提高，塑性下降 | 适合需要较高刚度且后续变形较少的零件 |
| 中间退火后 | 恢复部分或大部分塑性 | 用于累计变形较大的多道次成形 |
| 成形后固溶处理 | 可降低冷作影响和残余应力 | 需同时评估尺寸变化、表面氧化和耐蚀性恢复 |
四、加工硬化带来的实际影响
- 设备负荷上升：后续道次需要更高载荷，模具和设备余量不足时容易出现成形不到位。
- 回弹和尺寸波动增加：不同批次或同一零件不同区域的硬化程度不一致，会放大角度与尺寸偏差。
- 局部开裂风险增加：圆角、孔边、翻边和焊缝热影响区附近常是应变集中位置。
- 刀具和模具磨损加快：硬化后的材料继续切削或修边，会提高刀具负荷并增加粘附磨损。
- 残余应力累积：后续焊接、机加工或服役受热时，可能出现变形释放。
- 磁性可能发生变化：部分奥氏体不锈钢在较大冷变形后可能出现一定磁性，不能仅以磁性判断材质真伪。
五、316L加工硬化的控制方法
1. 从来料状态开始控制
同为316L，不同厚度、冷轧压下率、固溶处理和整平工艺会带来不同的初始强度、塑性和平整度。量产前应核对材质证明、规格公差、表面状态和力学性能；对深拉伸件或高一致性零件，建议使用稳定供应批次并保留试料。
2. 合理分配单次变形量
避免把全部变形集中在一道工序或局部窄区域。复杂件可采用预成形、终成形和整形的路线，通过多道次渐进变形降低应变集中。需要特别避免在已经严重硬化的位置反复校正。
3. 优化模具圆角和间隙
模具圆角应与板厚、零件形状和材料状态匹配。过小圆角会提高局部拉应变，过大则可能影响尺寸和贴模。冲裁间隙不合理会产生较大毛刺和加工硬化层，后续翻边时可能从毛刺侧起裂。模具表面需保持光洁，接触区应避免碳钢颗粒污染。
4. 使用适合不锈钢的润滑
稳定润滑可以降低摩擦、粘模和擦伤，使材料更均匀地流入模腔。润滑剂应与后续清洗、焊接和使用环境相容。对食品、制药或高洁净用途，必须同时考虑残留物的去除能力。
5. 必要时安排中间固溶退火
当多道次累计变形使材料明显硬化、后续工序载荷过高或裂纹风险上升时，可评估中间固溶退火，以恢复塑性并降低残余应力。具体温度、保温和冷却制度应依据产品规格、设备条件及适用标准确定，不能用低温“回火”替代奥氏体不锈钢的规范固溶处理。热处理后还应根据表面氧化情况安排酸洗、钝化或其他表面处理。
6. 通过试模建立可重复的工艺窗口
对回弹敏感或形状复杂的零件，应记录实际材料批次、板厚、轧制方向、设备、模具、压力、行程、速度和润滑条件。用首件与小批试制结果确定补偿量，再固化参数。单纯依靠操作者反复修形，容易加剧局部硬化并降低批次一致性。
六、质量检验不能只看最终尺寸
成形件检验除长度、孔位和角度外，还应关注弯曲圆角、壁厚减薄、椭圆度、表面划伤、毛刺和微裂纹。对压力部件、卫生级设备或腐蚀工况零件，可根据图纸和适用标准增加渗透检测、硬度抽检、表面清洁度及钝化质量验证。
需要焊接的冷成形件，还应评估装配间隙和残余应力。若零件在强制装配状态下焊接，焊后变形可能更明显。对耐蚀要求较高的设备，成形、焊接、打磨及酸洗钝化应作为一条完整工艺链管理。316L的耐蚀特点和使用边界，也可结合奥氏体不锈钢组织特点进一步理解。
七、采购与加工前应确认哪些信息
- 产品执行标准、316L牌号体系及材质证明要求；
- 板、卷、带或管的规格、公差、表面和交付状态；
- 零件图、关键尺寸、弯曲半径、轧制方向及外观面；
- 折弯、冲压、深拉伸、滚弯或旋压的工序路线；
- 是否需要中间退火、成形后固溶、酸洗或钝化；
- 后续焊接、机加工和使用介质；
- 首件确认、批次追溯及检验项目。
无锡孔方金属制品有限公司可根据客户图纸和用途提供316L不锈钢板、卷、带、管及加工件，并支持切割、折弯、卷圆、表面加工和配套供货。对于深拉伸、复杂折弯或连续成形项目，建议在正式批量采购前提供零件图、目标数量、材料厚度、表面要求和后续工序，我们将结合供货状态与加工条件协助确认更稳妥的方案。
结语
316L具有良好的冷成形能力，但其显著的加工硬化、回弹和表面粘附倾向决定了加工过程必须系统控制。稳定的来料状态、合理的模具圆角、分道次变形、有效润滑、必要的中间退火以及完整的首件检验，是降低开裂和尺寸波动的关键。把材料选择与加工路线在项目早期一起确定，通常比成形后反复修正更有效，也更有利于保证批量一致性。
