316L 是低碳含钼奥氏体不锈钢。常见对应包括 UNS S31603、EN 1.4404；国内常用牌号为 022Cr17Ni12Mo2，实际采购仍应以订单采用的产品标准和材质证明为准。低碳有助于降低焊接热影响区的敏化和晶间腐蚀风险，钼使其在许多含氯环境中通常比 304L 更耐点蚀和缝隙腐蚀，但这不代表 316L 可以在所有海水、氯化物或酸性介质中通用。
316L PLATE SUPPLY
需要采购 316L 不锈钢板？
查看可供规格、产地、加工、材质文件和配送说明；提交牌号、标准、规格、数量与交货地后核对当日资源和预计交期。
查看 316L 板材可供规格与加工先判断：哪些情况适合考虑 316L
- 焊接结构较多：希望降低焊接热循环引起的晶间腐蚀敏感性，尤其是焊后不便整体固溶处理的设备或构件。
- 304L 的耐蚀性不足：介质中存在一定氯离子，或项目对点蚀、缝隙腐蚀抵抗能力有更高要求。
- 需要良好成形与焊接适应性：用于板制容器、换热器、管路、食品或制药设备等加工件。
- 项目要求指定牌号：图纸、设计规范、客户技术条件或设备标准明确要求 316L。
如果工况涉及高温高浓度氯化物、长期海水浸泡、强酸、缝隙结构、持续拉应力或难以清洗的沉积物，仅凭“316L”三个字符不能完成选材。此时应结合介质成分、浓度、温度、流速、停机状态和设计寿命评估是否需要双相钢、超级奥氏体不锈钢或镍基合金。
316L 的常见牌号与执行标准
| 标准体系 | 常见牌号 | 采购时的核对重点 |
|---|---|---|
| 中国 GB/T | 022Cr17Ni12Mo2 | 牌号与化学成分可参照 GB/T 20878-2024；板材还要写明对应产品标准 |
| ASTM / UNS | Type 316L / S31603 | 板、薄板和钢带常见采用 ASTM A240/A240M，订单需写明版本和单位体系 |
| EN | 1.4404 / X2CrNiMo17-12-2 | 一般用途与承压用途采用的产品标准不同，需同时写明材料号和适用产品标准 |
以上属于常见对应关系，不等于不同标准下的全部要求完全相同。化学成分范围、力学性能、尺寸公差、交货状态、检验项目和文件类型，应由合同指定的产品标准决定。国内板材采购中，冷轧板和钢带可核对 GB/T 3280-2015，热轧板和钢带可核对 GB/T 4237-2015；承压设备用不锈钢板应注意 GB/T 713.7-2023 已代替 GB/T 24511-2017。
“低碳”和“含钼”分别解决什么问题
L 代表低碳，重点是降低敏化风险
316L 中的“L”来自 Low Carbon。较低的碳含量可减少焊接或短时受热时晶界铬碳化物析出的倾向，因此相较普通 316，更有利于保持焊接热影响区的抗晶间腐蚀能力。这一优势不是“焊后一定不用热处理”的保证：是否需要热处理仍取决于产品形式、厚度、成形量、设计规范、焊接工艺和服役环境。
钼提高局部腐蚀抵抗力，但不能消除氯化物风险
316L 属于含钼 Cr-Ni-Mo 奥氏体不锈钢。钼通常使它比不含钼的 304L 更能抵抗点蚀和缝隙腐蚀。但实际结果会受到氯离子浓度、温度、pH、氧化还原条件、缝隙、沉积物、表面粗糙度和焊后氧化色等共同影响。不同标准或钢厂的 316L 成分窗口也可能略有差异，应以对应炉批的材质证明为准。
316L 的耐腐蚀边界
- 点蚀：氯离子可破坏局部钝化膜。316L 通常优于 304L，但温度和氯离子浓度升高、表面污染或存在沉积物时，风险仍会上升。
- 缝隙腐蚀：垫片下、搭接处、沉积物下方和排液不良位置更危险。合理结构设计和清洁维护与牌号选择同样重要。
- 应力腐蚀开裂：316L 仍属于奥氏体不锈钢，在温热氯化物、拉应力和敏感环境共同存在时可能发生开裂。部分材料数据把约 60℃以上视为需要重点警惕的区间，但不能把这个温度当作所有介质通用的安全线。
- 晶间腐蚀：低碳降低了焊接敏化风险，却不能替代合格焊材、合理热输入、根部保护和焊后清理。
- 均匀腐蚀：酸的种类、浓度、温度和杂质会改变结果，应按实际介质核对材料数据和项目要求。
因此，“316L 是海洋级不锈钢”或“316L 能耐所有含氯介质”都不适合作为工程选材结论。沿海大气、间歇盐雾、飞溅区、潮差区和长期海水浸泡的腐蚀条件并不相同，应分开判断。
316、316L 与 304L 怎么选
| 比较项 | 316 | 316L | 304L |
|---|---|---|---|
| 合金特点 | 含钼奥氏体不锈钢 | 低碳含钼奥氏体不锈钢 | 低碳 Cr-Ni 奥氏体不锈钢，通常不含钼 |
| 主要优势 | 一般耐蚀性和高温强度按标准评估 | 降低焊接敏化风险，兼顾含钼体系的局部耐蚀性 | 通用性和成本通常更有优势，成形与焊接适应性好 |
| 优先考虑场景 | 设计规范指定，或特定温度和强度条件下评估 | 焊接结构、较复杂腐蚀环境、焊后不便整体固溶处理 | 一般大气、室内设备及经工况验证的弱腐蚀环境 |
| 还要关注 | 焊后敏化与产品标准 | 氯化物点蚀、缝隙腐蚀和应力腐蚀开裂仍可能发生 | 含氯或更强腐蚀工况下可能不足 |
316 与 316L 的差别主要集中在碳含量及其对焊接敏化的影响，并不能简单概括为“316L 各项性能都更高”。304L 与 316L 的关键区别则是含钼体系带来的局部耐蚀能力差异。最终选择应同时核对介质、温度、应力、焊接量、产品标准和设计寿命。
加工和焊接时需要注意什么
成形
316L 具有良好的塑性，适合折弯、卷圆和深冲等冷加工，但会发生加工硬化，并可能表现出回弹。厚板、较小弯曲半径或较大成形量，应结合材料状态、轧制方向和后续服役要求评估工艺，工艺参数需按具体规格确定。
焊接
316L 通常具有良好的焊接适应性，可采用 TIG/GTAW、MIG/GMAW、手工电弧焊等常见方法。焊材、热输入、层间温度、接头形式和根部保护应依据焊接工艺评定及项目规范确定。焊后还要清除热变色、飞溅和铁污染；出现明显氧化时，需要采用适当的酸洗、钝化或其他经验证的处理，不能只看表面是否变亮。
切削与表面
奥氏体不锈钢导热较慢且加工硬化明显，切削时要避免刀具反复摩擦已硬化表层。表面状态也直接影响清洁、外观和耐蚀表现；选择 2B、BA、No.1、No.4、拉丝或镜面时，还应写明粗糙度、纹路方向、保护膜和允许缺陷等验收要求。
常见用途及使用条件
- 化工与过程设备：常见于储罐、换热器、管路和阀件，但必须根据具体介质和温度选材。
- 食品与制药设备：可用于罐体、管道和接触表面；卫生性能还取决于表面粗糙度、焊缝质量、清洗制度和相关法规；普通工业 316L 板材不等同于“食品级”或“医用级”。
- 沿海建筑与室外构件：相较 304L 通常更适合盐雾较重环境，但设计排水、表面处理和定期清洗仍然重要。
- 医疗用途：器械或植入物采用的产品标准、冶金质量和生物相容性要求与普通工业板材不同，不能仅凭 316L 牌号互相替代。
采购和验收时至少写清这 7 项
- 牌号体系及完整执行标准，并注明项目要求的版本；
- 产品形式、厚度、宽度、长度、数量和尺寸公差；
- 交货状态、表面状态、保护膜及表面验收要求；

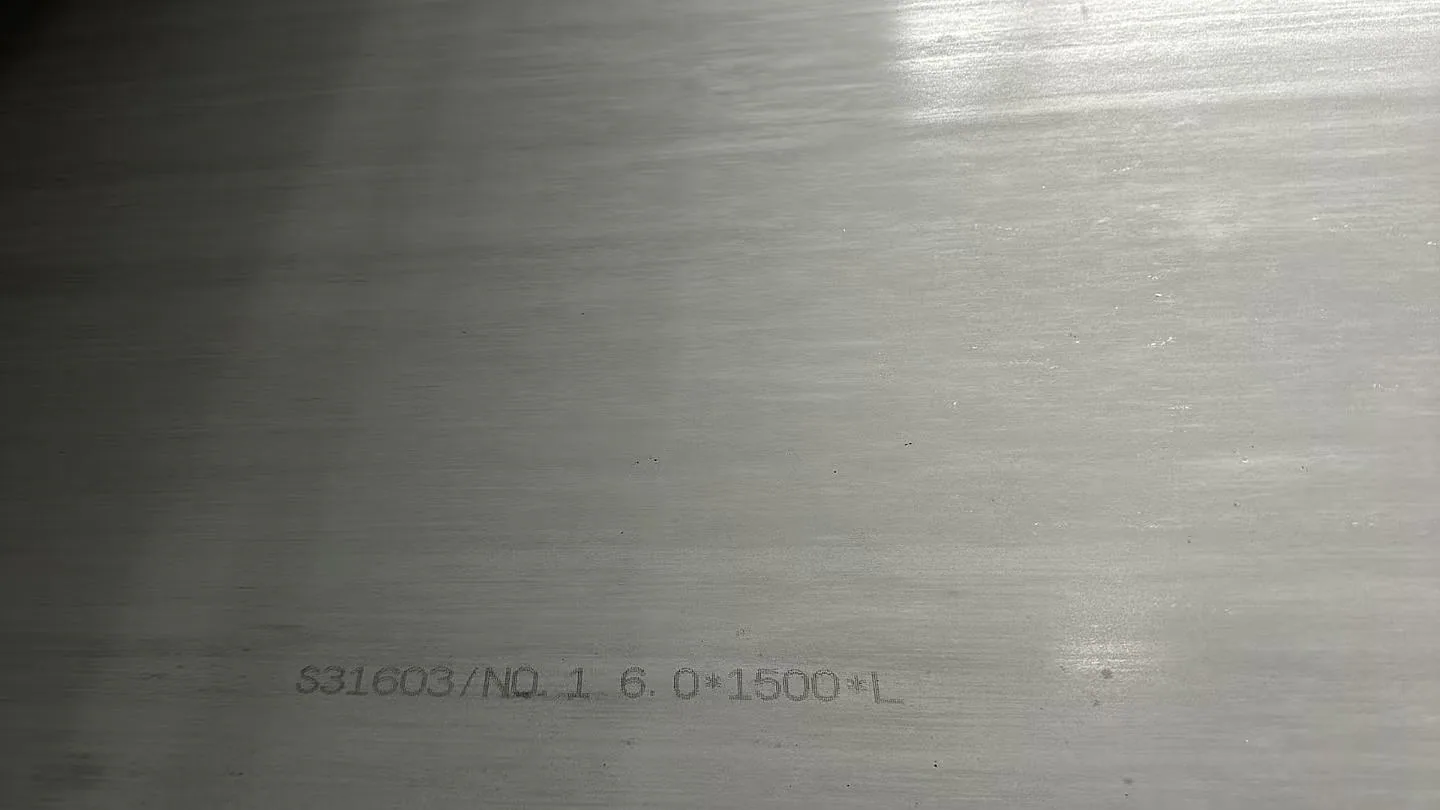

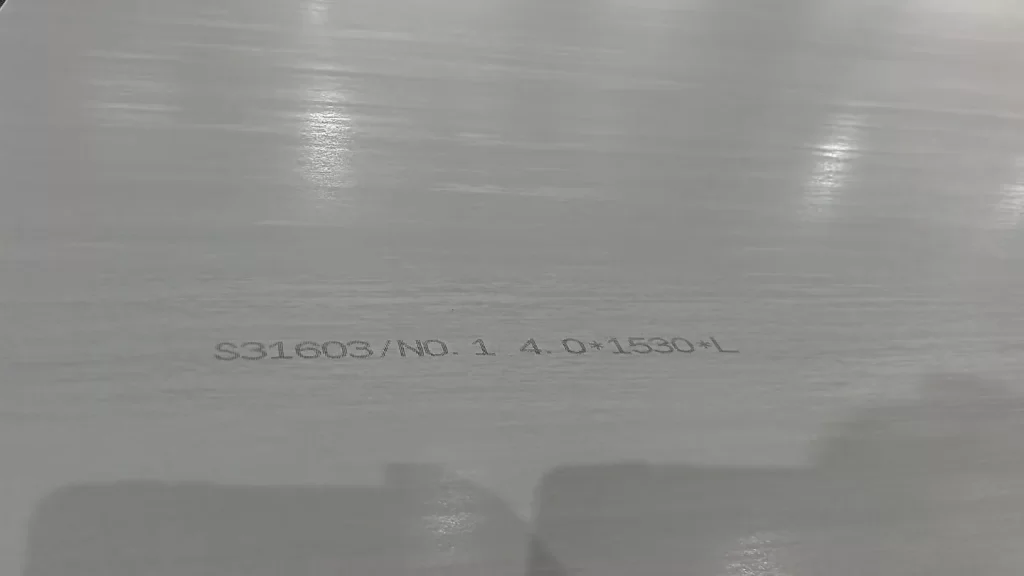

- 炉批号、材质证明文件类型和实物标识对应关系；
- PMI、化学成分、力学性能或腐蚀试验等附加检验；
- 切割、折弯、卷圆、焊接、抛光等加工要求及图纸版本；
- 实际介质、浓度、温度、压力、流速、清洗方式和设计寿命。
手持 XRF PMI 适合快速识别铬、镍、钼等元素，但通常不能可靠确认 316L 的低碳要求。需要区分 316 与 316L 时，应优先核对可追溯的材质证明，必要时采用能够测定低碳含量的实验室方法复验。
316L 常见问题
316L 一定不生锈吗？
不是。点蚀、缝隙腐蚀、铁污染、焊后氧化、沉积物和不当清洗都可能造成锈斑或局部腐蚀。是否适用要看环境和结构，而不是只看片材牌号。
316L 能直接用于海水吗？
不能一概而论。沿海大气和长期海水浸泡差别很大；温度、流速、缝隙、生物附着和清洗条件都会改变风险。连续海水或更苛刻氯化物工况通常需要重新评估更高合金材料。
316L 有磁性就是假货吗？
不能这样判断。固溶状态的 316L 通常呈无磁或弱磁，但冷加工、焊接和组织变化可能带来一定磁响应。磁铁只能辅助观察，不能替代材质证明或成分检测。
316L 和 316 哪个价格更高？
没有长期固定答案。钢厂、标准、规格、表面、数量、库存和镍钼行情都会影响价格。采购时应在同一标准、规格和交货条件下比较，而不是只比较牌号名称。
结论
316L 的核心价值，是低碳带来的焊接敏化控制优势，以及含钼体系相对 304L 更好的局部耐蚀能力。它适合许多焊接设备和较复杂腐蚀环境，但不是“海水、食品、医疗、化工都通用”的万能材料。选材时应同时核对牌号、产品标准、实际工况、加工方式和验收文件。
相关标准
- GB/T 20878-2024《不锈钢 牌号及化学成分》
- GB/T 3280-2015《不锈钢冷轧钢板和钢带》
- GB/T 4237-2015《不锈钢热轧钢板和钢带》
- GB/T 713.7-2023《承压设备用钢板和钢带 第7部分：不锈钢和耐热钢》
标准可能修订，采购时应核对合同指定版本和标准当前有效状态；涉及 ASTM、EN 或特定项目标准时，应在采购文件中写明标准编号和采用版本。
进一步了解 316L
如需继续比较牌号、核对具体工况，或了解加工与验收要求，可查看以下专题。
