316L常被用于化工管道、食品设备、储罐、换热器和沿海工程中的焊接结构。它含碳量较低，并含有钼，因此在许多腐蚀环境中比普通304系材料更有优势。不过，选用316L并不等于焊后结构天然具备稳定的耐腐蚀能力。焊材是否匹配、热输入是否合理、根部有没有得到保护、热变色是否彻底清除，都会影响最终结果。
如果您正在确定焊接设备或管路的材料方案，真正需要判断的不是“316L能不能焊”，而是材料、接头设计、焊接工艺和焊后表面状态能否共同满足介质与寿命要求。本文从这些实际问题出发，说明316L的材料优势如何落实到焊接结构中。
316L为什么适合制造焊接结构
316L属于低碳型含钼奥氏体不锈钢。与316相比，其较低的碳含量有助于减少焊接热循环中晶界铬碳化物析出及其造成的晶间腐蚀敏感性。钼则有助于提高材料在含氯介质中的点蚀和缝隙腐蚀抵抗能力。关于两种牌号的选择差异，您也可以结合316与316L不锈钢的区别进一步判断。
奥氏体组织还使316L具有良好的成形性和可焊性，适合加工板制容器、焊管、弯头、法兰组件及复杂非标件。孔方金属在协助客户选材时，通常会把产品形式、焊缝数量、介质成分、设计温度和后续表面处理放在一起评估，而不是只比较一个牌号名称。您可以从不锈钢牌号、不锈钢产品和应用领域三个维度梳理需求。
| 材料或结构特点 | 对焊接制造的意义 | 仍需控制的问题 |
|---|---|---|
| 低碳成分 | 降低焊接热影响区敏化风险 | 不能替代合理热输入和层间温度控制 |
| 含钼合金体系 | 提高多种含氯环境下的局部腐蚀抵抗力 | 不代表可耐受所有氯化物浓度和温度 |
| 奥氏体组织 | 成形性、韧性和焊接适应性较好 | 热膨胀较大，需控制变形和残余应力 |
| 可采用多种焊接方法 | 便于适配薄壁管、厚板和现场安装 | 根部保护、层间清理及参数窗口各不相同 |
低碳优势不等于焊接风险消失
316L降低了敏化倾向，却不能消除焊接接头的全部薄弱环节。焊缝金属经历熔化与凝固，热影响区经历快速加热和冷却，两者的组织、表面状态和残余应力都不同于母材。当服役环境含氯离子、处于较高温度或存在停滞缝隙时，这些局部差异会更值得关注。有关氯化物环境的判断，可参考316不锈钢在含氯介质中的腐蚀特点。
此外，奥氏体不锈钢导热较慢、热膨胀系数较大。接头约束过强、焊接顺序不合理或单道热输入过高，可能引起明显变形与残余拉应力。若高温氯化物环境同时具备敏感材料状态、拉应力和腐蚀介质，发生应力腐蚀开裂的风险会增加。因此，您在设计阶段就应考虑坡口、装配间隙、焊接顺序和变形控制，不能把所有问题留到焊后修正。
焊材匹配决定焊缝金属的基础性能
316L与316L同材焊接时，ER316L、E316L等低碳型焊材是常见选择；具体型号仍应依据焊接方法、产品标准、设计规范和经过评定的焊接工艺确定。匹配或适度高合金化的焊缝金属，有助于补偿焊接过程中的合金元素损失，并保持与母材相协调的耐腐蚀性能。
如果接头涉及316L与碳钢、双相钢或其他不锈钢的异种连接，仅凭“高一级焊材更保险”并不可靠。稀释率、热膨胀差异、接头约束、服役温度及介质都需要纳入计算和试验。对于承压设备或关键管道，您应以适用规范、WPS/PQR和项目技术条件为准，并确认焊材批次、烘干及储存记录。
热输入、层间温度和焊接方法怎样控制
薄壁管根焊常采用TIG/GTAW，以便获得较稳定的熔透和洁净焊缝；填充和盖面则可根据厚度、位置与效率要求选用TIG、MIG/MAG、药芯焊或手工电弧焊。方法本身不是唯一决定因素，稳定的参数窗口、合格操作人员和可追溯的工艺记录更重要。
热输入过大或层间温度持续偏高，会扩大热影响范围、加重氧化和变形，也可能影响焊缝组织；热输入过低、装配或操作不当，又可能造成未熔合和未焊透。部分材料厂商针对其316L产品给出的参考控制值包括热输入低于2.0 kJ/mm、层间温度低于150℃，但这类数据不能直接替代您的工艺评定。板厚、坡口、焊接位置、设备能力和执行标准不同，合格范围也会变化。
根部充氩为什么直接影响耐腐蚀性能

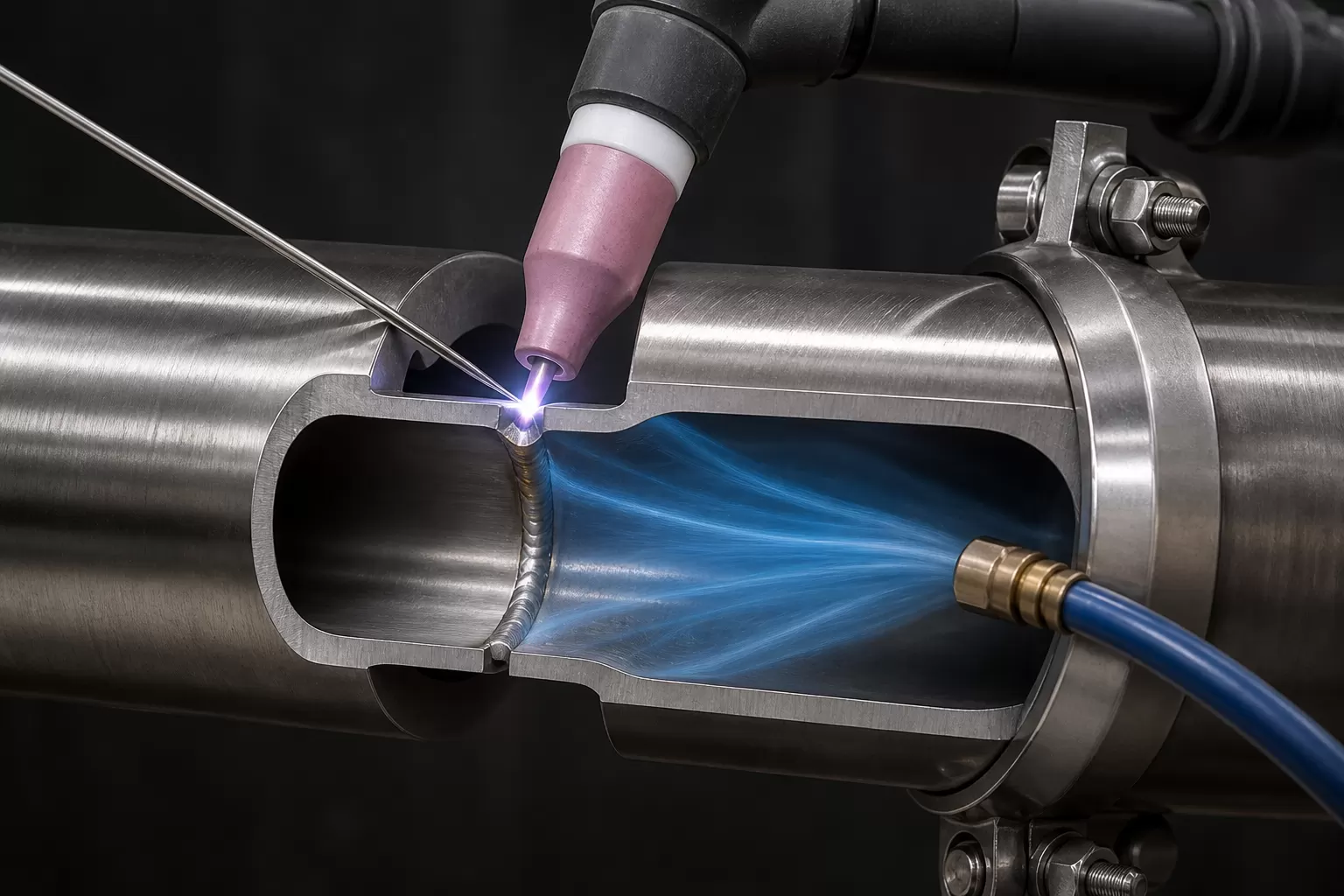

单面焊双面成形的管道接头，根部通常需要惰性气体保护。若背面氧含量过高或保护提前停止，根部会形成严重氧化、粗糙“糖化”表面甚至氧化夹杂。这样的根部不仅难清理，还会滞留介质和沉积物，为点蚀、缝隙腐蚀及卫生死角创造条件。
实际操作中，您应确认封堵方式、置换时间、保护气体流量、排气位置和保护持续时间。氩气是常用选择，但流量并非越大越好，过大可能引起紊流并卷入空气。对于高洁净或高耐蚀要求管路，可用氧含量仪确认开始焊接和停止保护的时点。接头还应避免内壁错边、未焊透和过大的根部余高，因为这些几何缺陷同样会造成局部滞流。
焊后热变色为何不能只当作外观问题

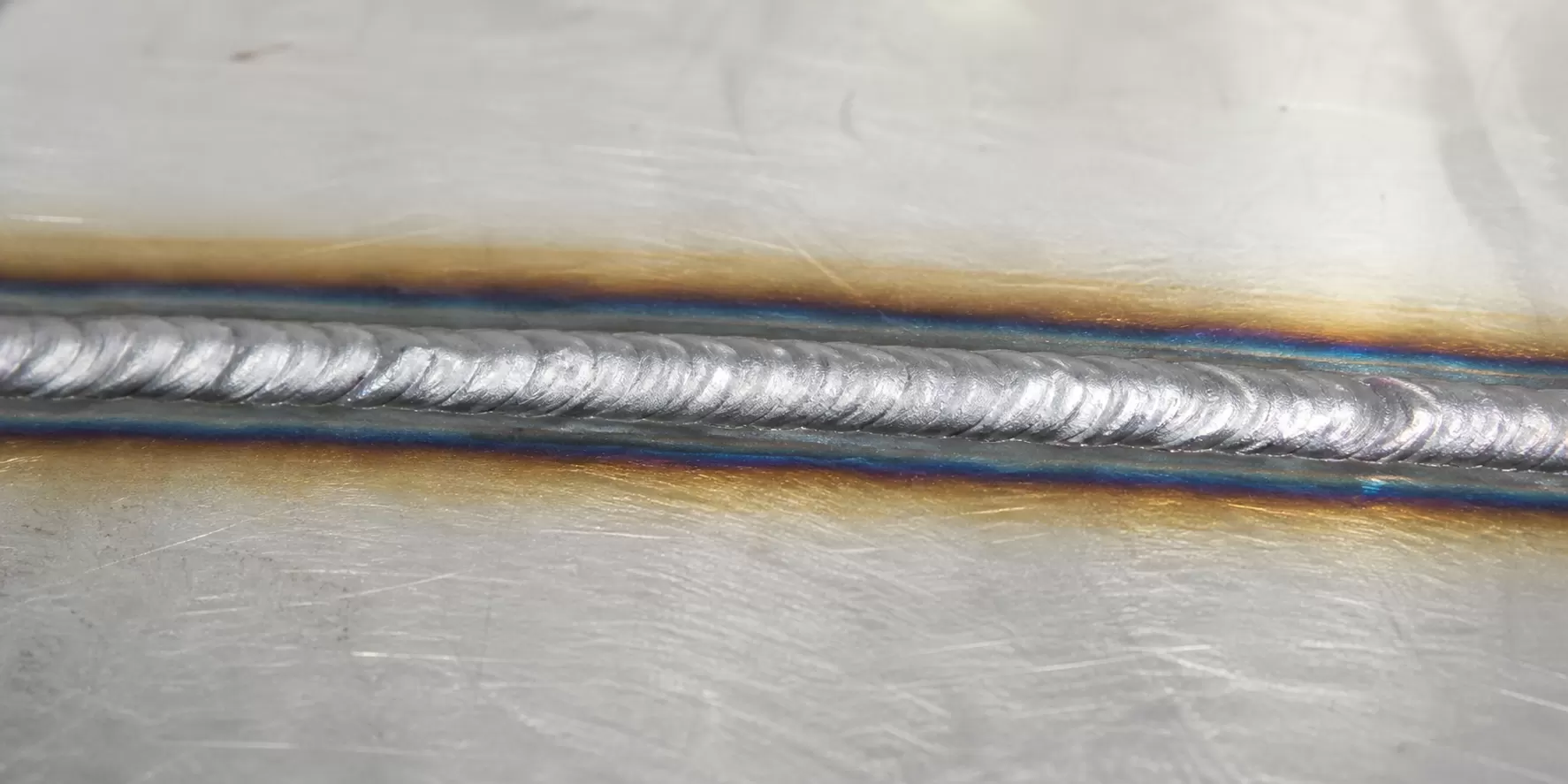

焊缝两侧出现稻草色、蓝色、紫色或黑色热变色，说明高温下形成了不同厚度的氧化膜。氧化膜下方可能存在铬含量相对降低的区域，使局部钝化能力和耐点蚀能力下降。颜色深浅可作为现场判断线索，但不能单独等同于具体耐蚀等级；表面粗糙度、介质和使用温度同样会改变结果。
除热变色外，焊渣、飞溅、引弧伤、铁屑污染和不当打磨也会损害表面。普通碳钢钢丝刷或与碳钢共用的砂轮可能把游离铁带到不锈钢表面，随后出现锈斑。您在安排制造区域和工具时，最好将不锈钢与碳钢作业分开，并为不锈钢准备专用耗材。
酸洗与钝化各自解决什么问题

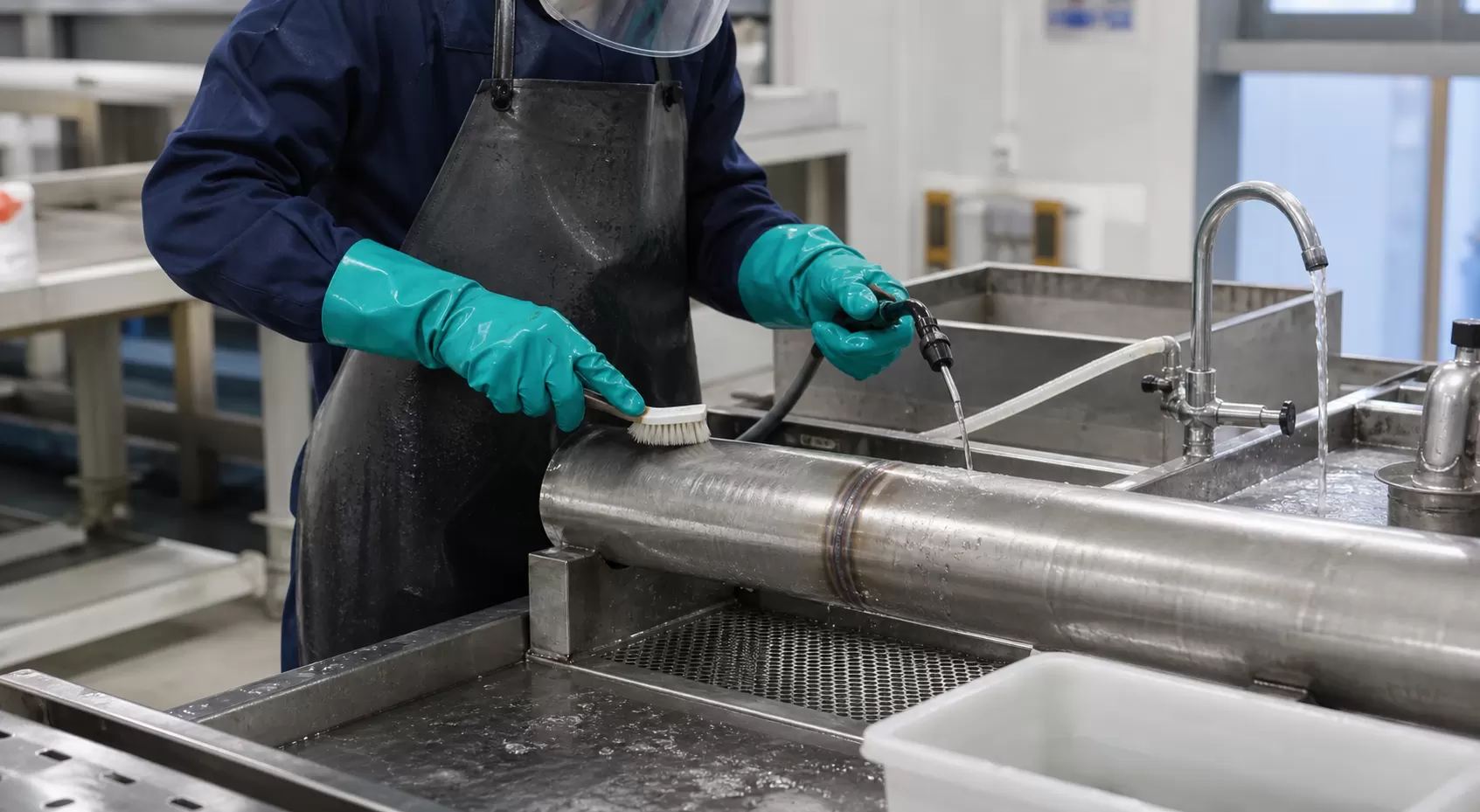

机械刷磨能够改善外观并清除部分氧化物，但如果仅把表面磨亮，未必能完整去除热变色下的贫铬层。酸洗的作用是去除氧化皮及受影响的表层金属；钝化侧重清除游离铁等污染，并促使洁净表面形成稳定钝化膜。面对明显焊接氧化时，不能把单独钝化当成酸洗的等价替代。
处理方式可包括酸洗膏、槽浸酸洗、电化学清洗或经验证的机械与化学组合工艺。选择时要兼顾结构尺寸、内外表面可达性、最终粗糙度和排放要求。酸洗化学品具有较高危险性，必须由受过培训的人员按工艺操作，并完成充分漂洗、中和、干燥和废液处置。食品、制药或高纯系统还需要符合项目规定的清洁度和表面验收要求。
焊后检查不应只盯着焊缝正面

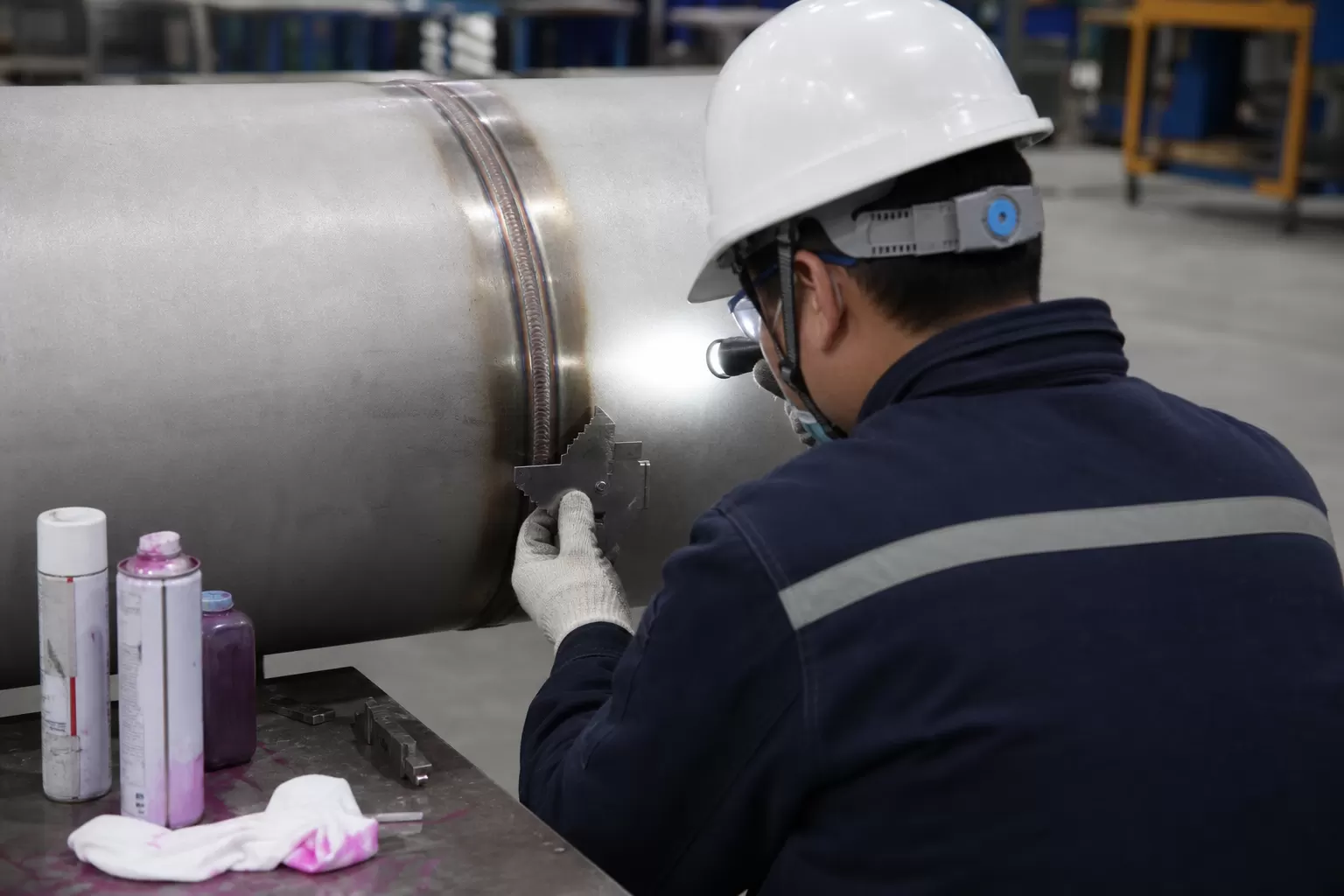

外观检查应覆盖焊缝宽度与余高、咬边、弧坑、飞溅、热变色以及表面处理完整性。管道和容器还要检查内壁根部成形、错边、未焊透和氧化情况。渗透检测适合发现表面开口缺陷，射线或超声检测则根据结构、厚度、规范和缺陷类型选择，不能相互随意替代。
对于耐腐蚀要求较高的项目，您还可以在技术条件中明确热变色验收等级、表面粗糙度、游离铁检查、钝化验证或腐蚀试验。若采购的是焊管，也应结合制造方法、焊缝检验和使用工况判断，可延伸阅读316不锈钢无缝管与焊管的区别。
从设计到验收的实用核对清单
- 先确认介质：列出浓度、温度、氯离子、pH、杂质、流速及清洗制度，不只写“腐蚀性介质”。
- 再确定产品标准：板、管、焊材和锻件采用的标准应与设计文件一致，并保留炉批号追溯。
- 审查接头细节：尽量减少积液、死角、搭接缝和难以清洗的内表面结构。
- 确认工艺资格：焊材、坡口、热输入、层间温度和气体保护应纳入WPS及相应评定。
- 保护洁净表面：使用不锈钢专用工具，避免碳钢粉尘、夹具和搬运设备造成铁污染。
- 明确焊后处理：在合同或图纸中写清酸洗、钝化、抛光范围与可接受标准。
- 按工况验收：无损检测保证焊接质量，表面与耐蚀要求还需通过相应检查另行确认。
结语
316L的低碳、含钼和良好焊接适应性，为耐腐蚀焊接结构提供了可靠基础，但最终性能来自一条完整控制链：正确选材、合适焊材、经过评定的参数、有效根部保护、良好焊缝成形，以及彻底而安全的焊后清理。
当您准备询价或确认技术方案时，建议同时提供产品形式、规格、执行标准、介质、温度、焊接方法、表面处理和检验要求。信息越完整，材料与制造方案越容易贴近实际服役条件，也能减少“母材合格、焊后却提前腐蚀”的风险。
