316L不锈钢板经过不同表面加工后，可以呈现柔和抛光、定向拉丝或高反射镜面效果。三者使用的是同一基础牌号时，板材的核心化学成分和主体力学性能不会因为外观变化而变成另一种材料，但表面粗糙度、反光、耐指纹、清洁难度和划伤后的观感会明显不同。
如果您正在为设备外壳、食品加工台面、洁净空间或建筑装饰选板，仅写“316L抛光板”往往还不够。抛光是一个宽泛概念，拉丝本身也属于机械表面加工，而镜面则是更高光泽的抛光结果。真正能减少采购偏差的做法，是把表面代号、纹理方向、粗糙度或样板、保护膜和验收方法一起写清楚。

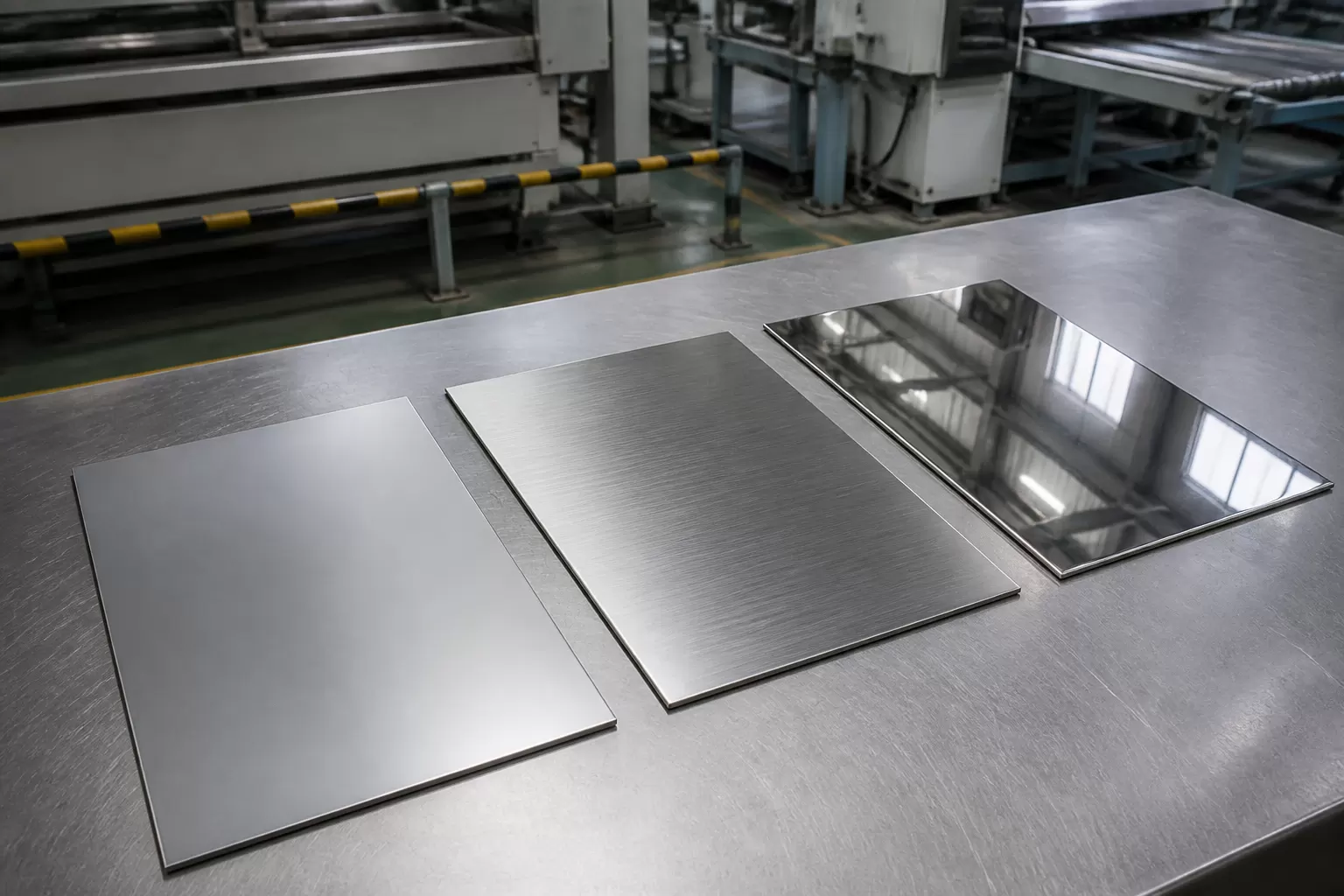

先分清抛光板、拉丝板和镜面板
抛光板通常泛指通过磨削、抛光等方式改善表面平整度和光泽的板材。在实际交易中，它可能指较柔和的缎面、类似No.4的细磨表面，也可能只是对某种机械加工表面的统称。因此，“抛光”不能单独作为足够精确的验收标准。
拉丝板具有连续、方向明确的细长纹路，常见为直纹或长丝纹。它反射柔和，视觉秩序感强，对轻微指纹和小划痕的遮掩能力通常好于镜面。不同供应商所称的HL、发纹或拉丝纹，在磨料粒度、纹路长度和光泽上可能并不相同。
镜面板通过多级精磨和抛光获得高光泽、高反射表面，市场上常见“8K”“No.8”等叫法。它适合强调空间感和精致外观的场合，但会更直观地显示指纹、水渍、细小划痕、板面波纹和安装基层的不平整。
| 比较项目 | 一般抛光板 | 拉丝板 | 镜面板 |
|---|---|---|---|
| 视觉效果 | 柔和至中等光泽 | 定向纹理、低至中等反射 | 高光泽、高反射 |
| 纹理方向 | 视具体工艺而定 | 方向明确，拼装需对纹 | 通常无明显定向磨纹 |
| 指纹与水渍 | 中等可见 | 相对不显眼 | 较明显 |
| 细小划痕观感 | 取决于光泽和纹理 | 顺纹轻微划痕较易弱化 | 容易被反射放大 |
| 清洁要求 | 按粗糙度与用途确定 | 清洁动作宜顺纹进行 | 需避免擦痕并及时除水印 |
| 常见用途 | 设备、台面、功能和装饰构件 | 电梯、橱柜、护墙、设备面板 | 高端装饰、展示、反射构件 |

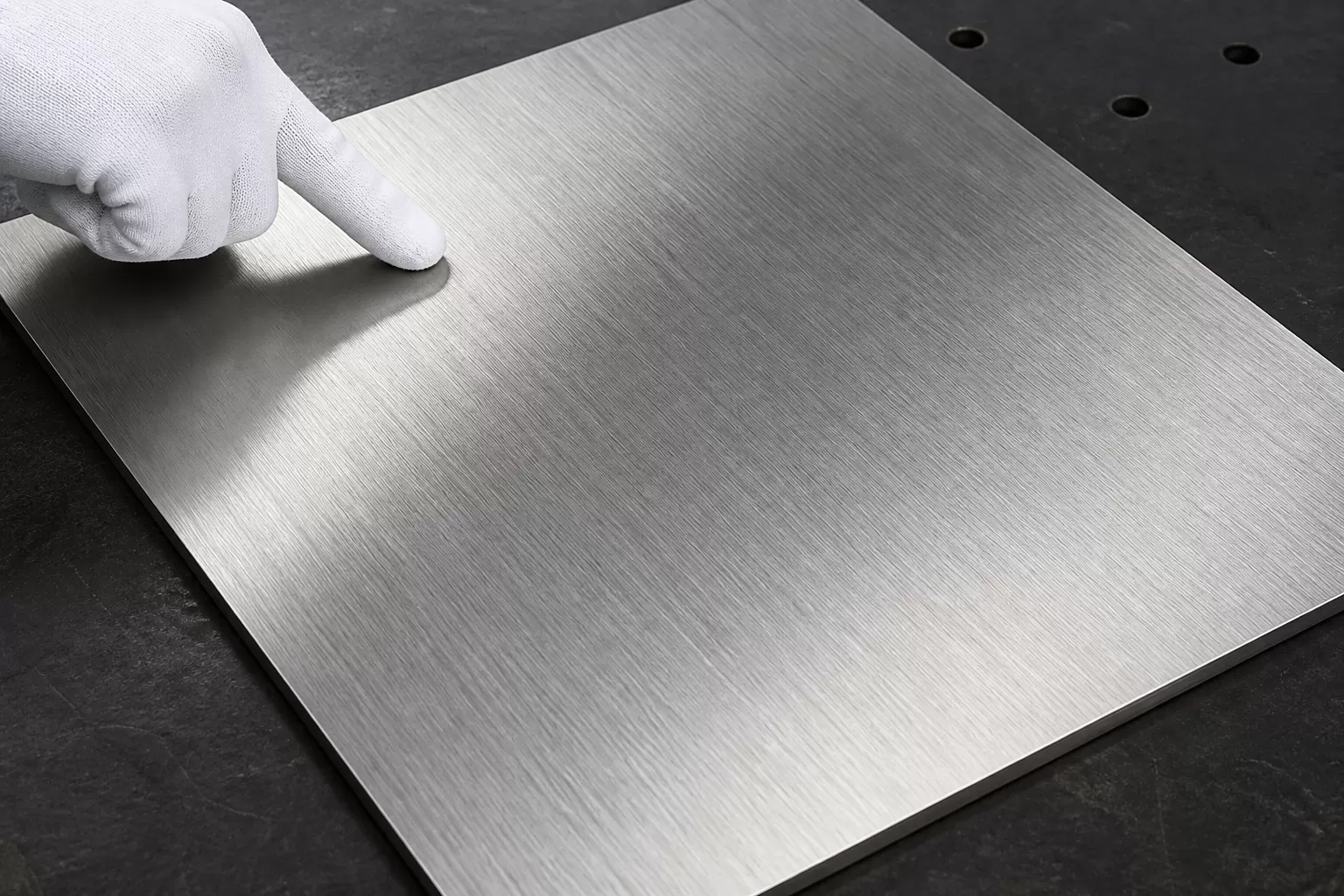

拉丝板的优势在于稳定而克制的纹理
拉丝表面通过磨带或其他磨料形成方向一致的纹路。与高反射镜面相比，它对现场光线和周边物体的映射较弱，安装后视觉通常更稳定。手经常接触的设备门板、电梯饰面、橱柜和公共空间构件，也常利用纹理来弱化指纹和轻微使用痕迹。
但“耐划伤”不能理解为表面不会被划伤。拉丝板只是较容易让顺纹方向的轻微痕迹融入原有纹理；横向划痕、深划伤或局部返修仍可能十分醒目。您在下料、折弯和安装时应统一纹理方向，排版前标注箭头，避免相邻板块一横一竖或倒向后出现色差感。
若后期需要局部修复，也应先在余料上验证磨料、压力和行走方向。手工处理区域很难完全复制连续生产线的纹路，尤其在大面积侧光条件下，局部光泽差异会被放大。
镜面板的重点不只是“越亮越好”
镜面板通过逐级细化磨痕并抛光，使表面获得较高反射率。它能够增加空间通透感，也便于呈现精细装饰效果。不过，同样标为8K或镜面，不同加工厂的反射清晰度、波纹控制、针孔、麻点和边部质量可能存在差别。
板材越薄、幅面越大，镜面越容易暴露板形和装配问题。基层不平、胶层厚度不均、焊接变形或折弯附近的应力变化，都可能让倒影产生波浪。您如果要求接近光学镜面的效果，应通过实物样板确认，而不能只凭“镜面板”三个字验收。金属镜面还不等同于光学玻璃镜，反射精度需要结合用途单独约定。
镜面表面相对容易显示指纹、灰尘和干燥后的水痕，清洁工具也必须柔软洁净。含硬颗粒的抹布、粗糙百洁布或不当研磨剂可能留下永久细纹。公共接触区若更看重日常维护，拉丝或柔和抛光往往比高镜面更实用。
三种表面对耐腐蚀性能有什么影响
在牌号、冶金质量和使用环境相同的前提下，更光滑、洁净且没有加工污染的表面，通常更不容易滞留盐分、污物和清洗残留，也更便于清洁。但耐腐蚀性不能只按光亮程度排序。粗糙度、残留磨粒、游离铁污染、局部划伤、焊接热变色及清洁制度都会影响实际表现。
拉丝纹理存在方向性，若纹路较粗或布置方向不利于排水，污染物更容易沿纹路停留。镜面虽较平滑，却可能在施工或使用中被划伤。一般抛光板的耐污和清洁效果则取决于具体加工等级。对于食品、制药和高洁净设备，您应直接规定可测量的表面粗糙度、缺陷限值和清洗要求，而不是把装饰性名称当作卫生性能证明。
316L含钼，在多种含氯环境中比304系材料更有局部腐蚀抵抗优势，但仍不是对所有盐雾、海水或高温氯化物都免疫。有关介质边界，可继续参考316不锈钢在含氯介质中的腐蚀特点。表面加工不能弥补牌号本身与介质不匹配的问题。
表面加工会不会改变板材力学性能
常规表面磨削和抛光主要作用于表层，对整张316L板的抗拉强度、屈服强度和延伸率通常不会造成决定性改变。真正影响主体性能的仍是材料成分、冷轧或热轧状态、固溶处理、厚度及加工硬化程度。有关冷加工影响，可结合奥氏体不锈钢的组织特点理解。
不过，过度磨削会减少局部厚度，粗暴加工可能留下深划痕、过热变色或残余应力，边角处尤其需要关注。如果板材还要深冲、折弯或焊接，表面膜和纹理也会影响模具保护、折弯外观与焊后修复。您在订料时应说明最终加工路线，避免先做高成本镜面，随后又因焊接和成形大面积返工。

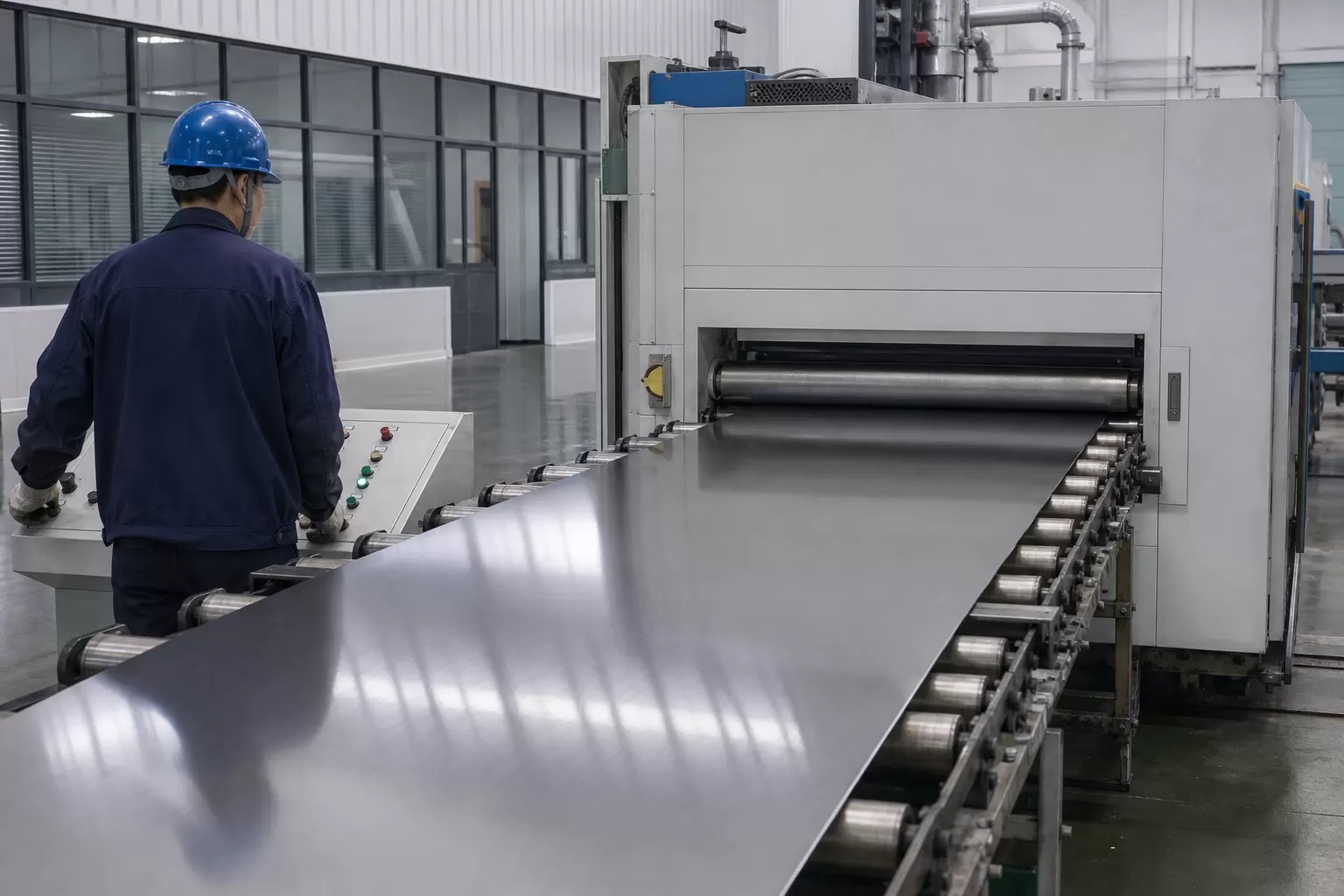

加工过程怎样形成稳定的表面
表面一致性来自基板质量、磨料粒度、磨带状态、速度、压力、润滑冷却及走料方向的共同控制。基板上的麻点、辊印或深划伤很难靠轻度抛光完全消除；不同炉批、不同卷号或不同加工时间生产的板材，在颜色和光泽上也可能略有差异。
孔方金属建议，对需要大面积拼接的装饰项目，尽量按同批基板、同一加工线和同一工艺参数组织材料，并保留方向一致的保护膜标识。若项目存在严格色差要求，可先确认限度样板，再安排批量加工。
保护膜、切割、折弯与焊接要注意什么
装饰板通常覆有保护膜，但保护膜不是长期户外防护层。存放温度过高、日晒时间过长或超过建议期限后再撕膜，可能出现残胶、难剥离或局部色差。激光切割、冲孔和折弯前，还要确认膜材是否适合对应工艺，防止熔化污染或压痕。
镜面和拉丝板折弯时应保持模具洁净，并采用合适的保护材料减少压伤。焊接会破坏接头附近原有表面，需要提前规划焊缝位置、热输入、变形控制以及焊后恢复范围。对于可见面，很多时候采用背面连接、隐藏紧固或先成形后整体精饰，更容易获得连续外观。
采购与验收时应写清哪些信息
表面板最容易发生的争议，是买卖双方对名称的理解不同。您可以把以下项目写入询价单、图纸或技术协议：
- 基础材料：316L牌号、执行标准、尺寸、公差和交货状态；
- 表面要求：2B基板、No.4、HL、No.8或双方认可的企业标准，不混用模糊名称；
- 实物样板：对光泽、纹理和反射要求高时，封存上下限样板；
- 纹理方向：明确长边拉丝、短边拉丝及排版箭头方向；
- 粗糙度：功能性或卫生级用途写明Ra等测量指标及取样位置；
- 保护膜：规定膜种、厚度或用途、印刷方向、剥离要求和交付状态；
- 允许缺陷：约定划痕、麻点、压痕、色差、波纹、边部和膜面质量；
- 验收条件：统一光源、观察距离、角度、时间和是否以样板为准。

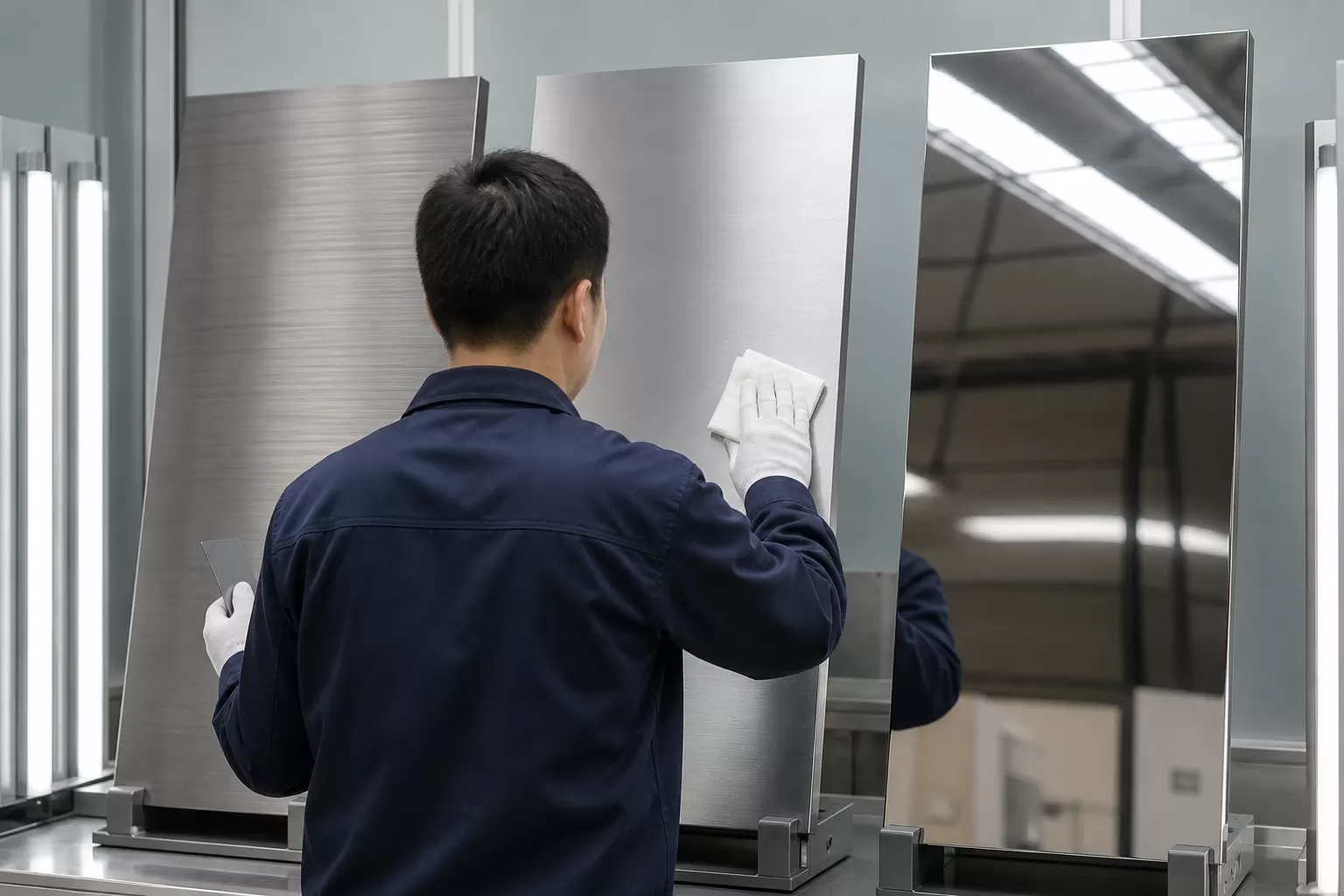

镜面板应特别观察倒影是否连续、有无波纹和局部雾影；拉丝板要检查纹理方向、粗细、接刀和批次一致性；一般抛光板则需确认其实际光泽和粗糙度是否符合用途。检验时不要在撕膜后的板面直接使用脏手套或含颗粒抹布，以免验收动作本身制造划痕。
按使用场景选择，比单纯比较价格更有效
如果您需要低调、耐看且便于大面积搭配的外观，拉丝板通常更均衡；如果设备表面重视清洁并有明确粗糙度指标，应优先按功能参数选择合适抛光等级；如果项目强调高反射和空间效果，镜面板更合适，但要接受更高的板形、安装和维护要求。
最终选择还要结合板厚、幅面、后续切割折弯、焊接方式、接触介质和预算。您可以先从不锈钢牌号、不锈钢产品和应用领域确认材料基础，再用样板和量化指标锁定表面，采购结果会比只写“亮面”或“拉丝面”更可控。
结语
316L抛光板、拉丝板和镜面板的主要区别集中在纹理、反射、耐污观感、清洁维护与加工验收，而不是基础牌号发生变化。表面越亮不代表所有性能都越好，拉丝也不代表不会划伤。把使用环境、加工路线和验收标准放在一起考虑，才能选到真正适合项目的表面状态。
