如果你正在为化工设备、水处理管道或换热器选择316不锈钢，不能只看“耐腐蚀”三个字。316对多数普通介质表现稳定，但在氯离子、缝隙、沉积物和较高温度共同作用下，仍可能发生局部腐蚀。

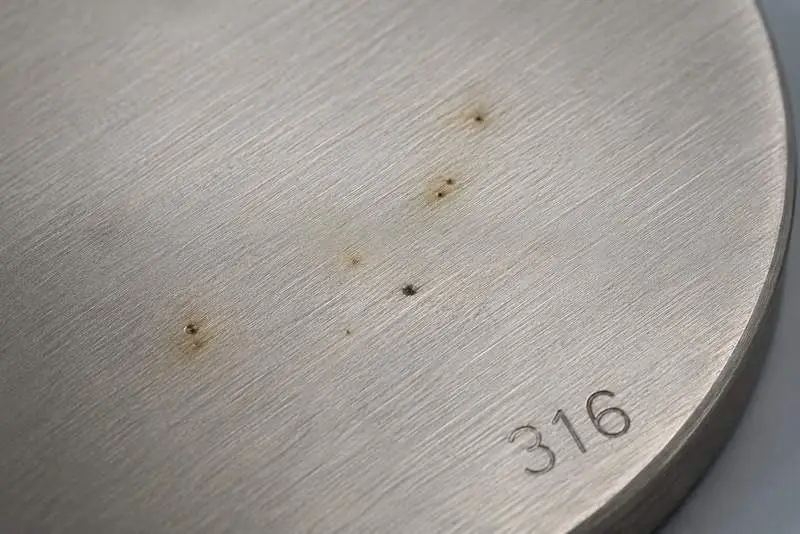

一、什么是点蚀和缝隙腐蚀？
二、316为什么具有较好的耐点蚀能力？
三、哪些条件会加快316局部腐蚀？
氯离子是常见诱因，但实际项目中不存在适用于所有设备的统一“安全氯离子浓度”。温度、pH值、氧化性物质、流速、停留时间和结构缝隙都会改变腐蚀风险。
研究表明，温度、氯离子浓度和pH值会共同影响316L的点蚀与缝隙腐蚀行为，而不能只依据其中一个参数判断材料是否安全。
以下情况叠加时，你应特别谨慎：
- 介质温度持续升高
- 法兰、垫片和管板孔口形成窄缝
- 水垢或工艺沉积物长期覆盖表面
- 停机后残液无法排净
- 焊接氧化色和铁污染未清除
- 表面存在深划伤或粗糙加工纹路
- 清洗和钝化处理不充分
因此，常温、流动、洁净的介质环境，与高温、停滞和易结垢环境，不能采用相同的选材结论。

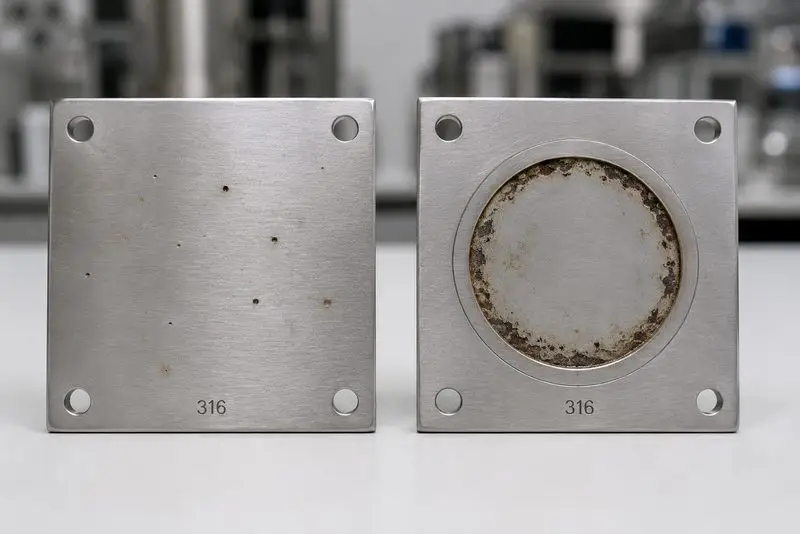

四、点蚀与缝隙腐蚀有什么区别？
| 比较项目 | 点蚀 | 缝隙腐蚀 |
|---|---|---|
| 常见位置 | 开放表面的局部薄弱位置 | 垫片、法兰、搭接和沉积物下方 |
| 外观特征 | 小孔、针状坑或局部锈点 | 缝隙边缘变色，内部形成腐蚀区 |
| 主要诱因 | 氯离子、温度及钝化膜破坏 | 缝隙内部缺氧、酸化和离子浓缩 |
| 检查难度 | 表面可见，但坑深不易判断 | 容易被垫片或设备结构遮挡 |
| 控制重点 | 选材、表面处理和介质控制 | 减少死角、沉积物和积液 |

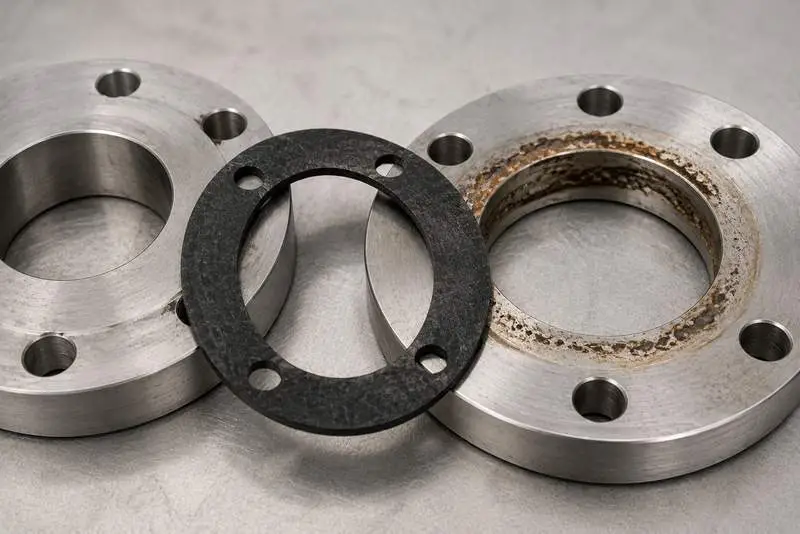

缝隙腐蚀往往比开放表面的点蚀更容易发生。同一块316材料可能在平整表面保持完好，却在垫片、管卡或沉积物下方首先出现腐蚀。
如果现场出现茶色痕迹，你不能只进行表面擦拭。还应检查腐蚀坑深度、覆盖范围和结构背面，尤其是法兰、管口及保温层接口。
五、如何评价316的耐局部腐蚀能力？
PREN可用于初步比较不同不锈钢的相对耐点蚀等级，常用计算会考虑铬、钼和氮含量。PREN越高，通常代表相对耐点蚀能力越强，但它不能直接证明材料在某一实际介质中一定安全。

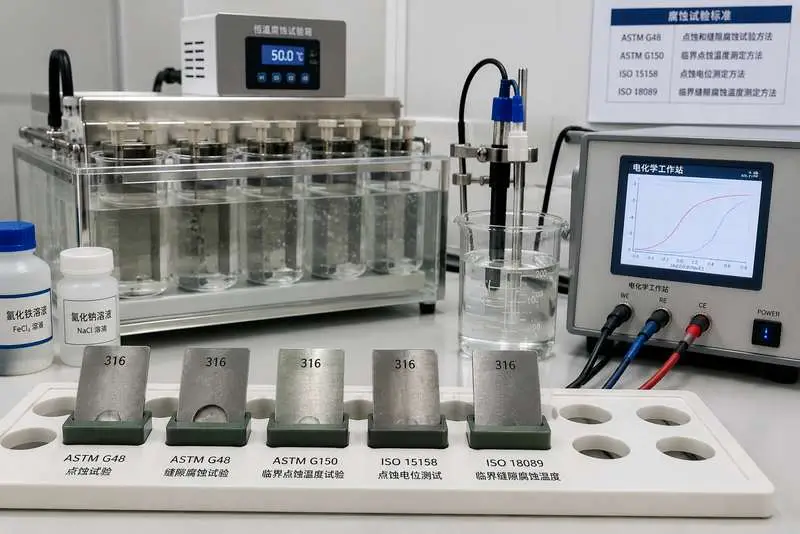

实验室评价通常包括氯化铁浸泡试验、点蚀电位、临界点蚀温度和临界缝隙腐蚀温度等项目：
- ASTM G48：比较不锈钢及相关合金的点蚀和缝隙腐蚀抗力
- ASTM G150：测定电化学临界点蚀温度
- ISO 15158：测量氯化钠溶液中的点蚀电位
- ISO 18089：测定临界缝隙腐蚀温度
这些标准可用于材料比较、制造控制和项目验收。试样表面粗糙度、热处理状态和预处理方式会影响结果，因此采购双方应提前统一试验条件。
六、怎样降低316点蚀和缝隙腐蚀风险？
选材前，你应明确介质名称、氯离子含量、pH值、最高温度、停机状态及清洗方式。询价单中只写“水介质”或“耐腐蚀管道”，很难做出可靠判断。
设计和制造阶段建议重点控制：
- 减少搭接、窄缝和无法排液的结构
- 合理选择垫片及法兰连接形式
- 焊后彻底清除氧化色和铁污染
- 对加工表面进行清洗、酸洗或钝化
- 控制表面粗糙度，避免深划伤
- 建立定期冲洗、除垢和腐蚀检查制度
如果工况涉及连续海水、高温盐水、浓缩氯化物、严重结垢或长期缝隙浸泡，316可能缺少足够的耐蚀余量。此时应进一步评估2205、2507、254SMO或镍基合金，而不是只通过增加316厚度解决问题。
采购时还应确认材料牌号、执行标准、固溶状态、表面质量、焊接要求及必要的腐蚀试验。孔方金属可根据你的介质、温度和设备结构，协助核对316、316L及更高耐蚀材料的适用范围。
七、常见问题及答案
不一定。316比304具有更好的耐氯化物局部腐蚀能力，但盐浓度、温度、停滞、沉积物和缝隙都可能使其发生点蚀。
通常不会明显更强。316L的主要优势是低碳及焊接后的抗敏化能力，点蚀性能仍主要取决于铬、钼、氮含量以及表面状态。
不能。抛光有助于减少沉积物附着并改善清洗效果，但无法消除垫片、法兰、搭接结构和管卡形成的缝隙。
不一定。铁污染、盐分沉积、焊接氧化和局部点蚀都可能形成茶色痕迹，需要结合材质检测、表面清洁和腐蚀坑检查综合判断。
需要根据坑深、剩余壁厚、承压要求和腐蚀原因进行评估。承压设备不能只打磨表面后继续运行，应由技术人员确认修复或更换方案。
